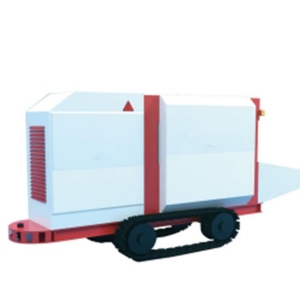

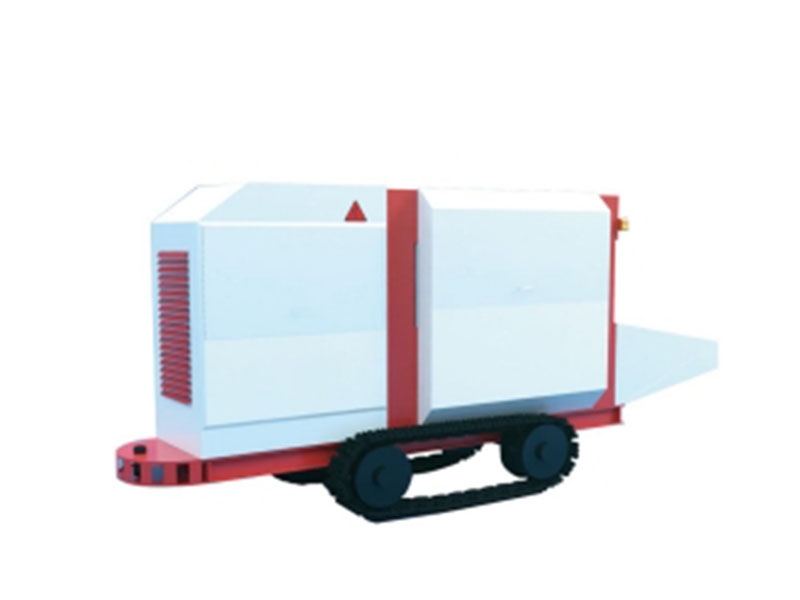

产品介绍

采用螺旋式给料、速度均匀、无脉冲现象、回弹率低、粉尘少、故障率低、解决了转子式喷射机脉冲式给料，转子漏气导致扬尘严重，回弹率居高不下的缺点。该设备适用于地下工程、岩土工程、市政工程等领域。它是利用压缩空气为动力，将按一定比例配合的拌和料通过喷沙胶管输送井高速喷射到受喷面上凝结硬化，从而形成混凝土支护层的作业设备。

机器结构

螺旋给料式混凝土喷射机由机架、驱动装置、送料螺旋轴、喷浆料料斗、喷浆料筛分装置、速凝剂定量给料装置、喷射椎体、气力集成分配装置、洒水装置部分组成。

1.驱动装置安装在机架后部，有一台K系列的减速机和一台30kW的电动机组成。减速机动比22.30,传动效率95%。

2.送料螺旋轴，架设在三个轴承座上，以保证送料螺旋轴的稳定运行。送料螺旋轴与减速机输出轴通过联轴器连接。

3.喷浆料料斗为梯形结构。其下底是一个半圆形钢筒。送料螺旋轴穿过半圆形钢筒。

4.喷浆料筛分装置由一块布满圆孔的钢筛板与振动器组成。斜置在喷浆料料斗上方。

5.速凝剂定量给料装置由一个梯形料斗与速凝剂定量螺旋轴组成。定量螺旋轴上有一个链轮，通过链条与喷浆料给料螺旋轴连接。

6.喷射椎体设置在喷浆料料斗前端，其下部有两个进气接口。当喷浆料被给料螺旋轴推送至椎体后，通过气力集成分配装置上的进风，将喷浆料从喷射椎体内吹送到喷浆管。

7.气力集成分配装置上，设置有一个进气接口，连接外部气源。该装置上还设置有两个出气接口，通过高压胶管连接到喷射椎体。该装置上还设置有一个振动器气源接口，通过胶管连接到振动器，带动筛板完成筛分工作。该装置上还设置有一个压力表，用来监测输料管的工作压力。
